Automatisierung entscheidet über die Zukunft der Galvanotechnik

Warum Be- und Entladeprozesse, Qualitätssicherung und Ressourceneffizienz strategisch neugedacht werde müssen.

Galvanotechnik steht heute exemplarisch für die industrielle Transformation: steigende Energiepreise, verschärfte Umweltauflagen, Fachkräftemangel und wachsende Qualitätsanforderungen erhöhen den Druck auf Produktionsunternehmen erheblich. Wettbewerbsfähigkeit entsteht nicht mehr allein durch Prozess-Know-how – sondern durch intelligente Automatisierung, systemische Planung und nachhaltige Ressourcennutzung.

Automatisierung ist dabei kein isoliertes Technikthema. Sie ist ein strategisches Instrument zur Stabilisierung von Prozessen, zur Sicherung von Qualität und zur Reduzierung von Energie-, Wasser- und Personalkosten.

Ganzheitlich statt punktuell automatisieren

Entscheidend ist ein integrierter Ansatz: Galvanotechnik, Sondermaschinenbau, Robotik, Energie- und Abwasserkonzepte müssen gemeinsam gedacht werden – sowohl bei Neuanlagen als auch im Retrofit bestehender Linien.

Erfolgreiche Projekte berücksichtigen frühzeitig:

• Automatisierungsstrategie und Robotik-Integration
• Energie- und Wassereffizienz (z. B. Kaskadenspültechnik, Kreislaufführung)
• Genehmigungs- und Umweltanforderungen
• Förderfähigkeit auf Bundes- und Kantonsebene
• Wirtschaftlichkeits- und Investitionssicherheit

In der Praxis zeigt sich, dass Unternehmen besonders von integrierten Beratungs- und Engineeringansätzen profitieren, wie sie etwa von Systempartnern wie der G E C Galvano Engineering & Consulting GmbH verfolgt werden. Entscheidend ist weniger der Name als das zugrunde liegende Systemverständnis: Projekte ganzheitlich denken, Schnittstellen sicher beherrschen und technische, wirtschaftliche sowie regulatorische Anforderungen frühzeitig und abgestimmt zusammenführen.

Die Anwendungsfelder sind dabei so vielfältig wie die Industrien selbst – von galvanotechnischen Oberflächenprozessen über Korrosionsschutz, Sanitär- und Medizintechnik bis hin zu Mikroelektronik, Leiterplatten, Electroforming, Konsumgüterindustrie und hochwertigen Luxusgütern wie der Schweizer Uhrenindustrie. Allen gemeinsam ist der Anspruch an reproduzierbare Qualität, wirtschaftliche Prozesse und zukunftsfähige Automatisierungslösungen.

Automatisierung ist dann erfolgreich, wenn sie nicht Selbstzweck ist, sondern messbare Verbesserungen erzielt: höhere Prozessstabilität, geringere Ausschussquoten, sinkender Ressourcenverbrauch und langfristige Kostensicherheit.

5 strategische Gründe für Automatisierung

1. Fachkräftemangel kompensieren
   Roboter sichern Produktionsfähigkeit unabhängig von Schichtmodellen und Personalengpässen.
2. Qualität dauerhaft erhöhen
   Reproduzierbare Abläufe, präzises Handling und digitale Dokumentation reduzieren Fehlerquoten nachhaltig.
3. Kosten senken
   Optimierte Taktzeiten, weniger Stillstand und geringere Personalkosten verbessern die Wirtschaftlichkeit.
4. Energie- und Ressourceneffizienz steigern
   Intelligente Steuerungen, Lastmanagement, Wärmerückgewinnung sowie wasser- und abwasserminimierte Systeme senken Betriebskosten und erfüllen Umweltauflagen.
5. Fördermittel nutzen
   Automatisierungs- und Effizienzprojekte sind häufig förderfähig – insbesondere bei Innovations-, Energie- und Umweltbezug.

Förderlandschaft Schweiz – strategisch nutzen

Die Schweiz bietet für Unternehmen der Galvanotechnik ein differenziertes, leistungsfähiges Fördersystem – jedoch ohne ein zentrales „Galvanik-Programm“. Förderungen werden vielmehr thematisch vergeben: für Innovation, Energieeffizienz, Umweltentlastung und industrielle Wettbewerbsfähigkeit. Genau darin liegt der strategische Vorteil für galvanotechnische Projekte mit Automatisierungs- und Nachhaltigkeitsfokus.

Eine zentrale Rolle spielt die nationale Innovationsförderung durch Innosuisse. Sie unterstützt technologiegetriebene Entwicklungsprojekte, insbesondere dann, wenn neue Automatisierungskonzepte, intelligente Be- und Entladesysteme, digitale Qualitätsüberwachung oder innovative Prozesslösungen entwickelt werden. Für galvanotechnische Unternehmen ist dies besonders relevant bei der Einführung modularer Anlagenkonzepte, der Automatisierung komplexer Handlingsprozesse oder der Weiterentwicklung wasser- und energieeffizienter Spül- und Abwassersysteme. Voraussetzung ist ein klarer Innovationscharakter sowie die Zusammenarbeit mit einem anerkannten Forschungspartner, etwa einer Fachhochschule. Die Förderung erfolgt projektbezogen und ist nicht rückzahlungspflichtig.

Innovationsförderung

Unterstützt technologiegetriebene Projekte mit klarem Innovationscharakter, etwa bei neuen Automatisierungs- und Robotikkonzepten oder digitalen Qualitätslösungen.

Energieeffizienz

Fördert nachweisbare Energieeinsparungen, z. B. durch effiziente Antriebstechnik, Lastmanagement oder Wärmerückgewinnung.

Umwelt- und Wassereffizienz

Relevant für Projekte mit messbarer Reduktion von Frischwasser, Abwasser oder Schadstoffeinträgen – etwa durch innovative Spültechnik, Mehrkaskadensysteme oder integrierte Kreislaufführung bis hin zu stark abwasserminimierten Lösungen.

KMU-Wettbewerbsfähigkeit

Projekte mit Produktivitätssteigerung, Digitalisierung und Effizienzverbesserung können indirekt profitieren.

Kantonale Programme

Viele Kantone und Energieversorger bieten zusätzliche Zuschüsse – häufig kombinierbar mit Bundesförderungen.

Förder-Quick-Check Schweiz

Ist Ihr Automatisierungs- oder Effizienzprojekt förderfähig?

✔ Innovation vorhanden?
Neue Automatisierungs-, Robotik- oder Prozesslösungen - Innosuisse

✔ Energieeinsparung nachweisbar?
Effiziente Antriebe, Lastmanagement, Wärmerückgewinnung - EnergieSchweiz

✔ Wasser-/Abwasserreduktion?
Spültechnik, Kreislaufführung, Abwasseroptimierung - BAFU

✔ Produktivität & Wettbewerbsfähigkeit steigen?
Automatisierung, Digitalisierung im KMU -  SECO

✔ Kantonale Programme nutzbar?
Zuschüsse/Bonusmodelle – kombinierbar mit Bundesförderung

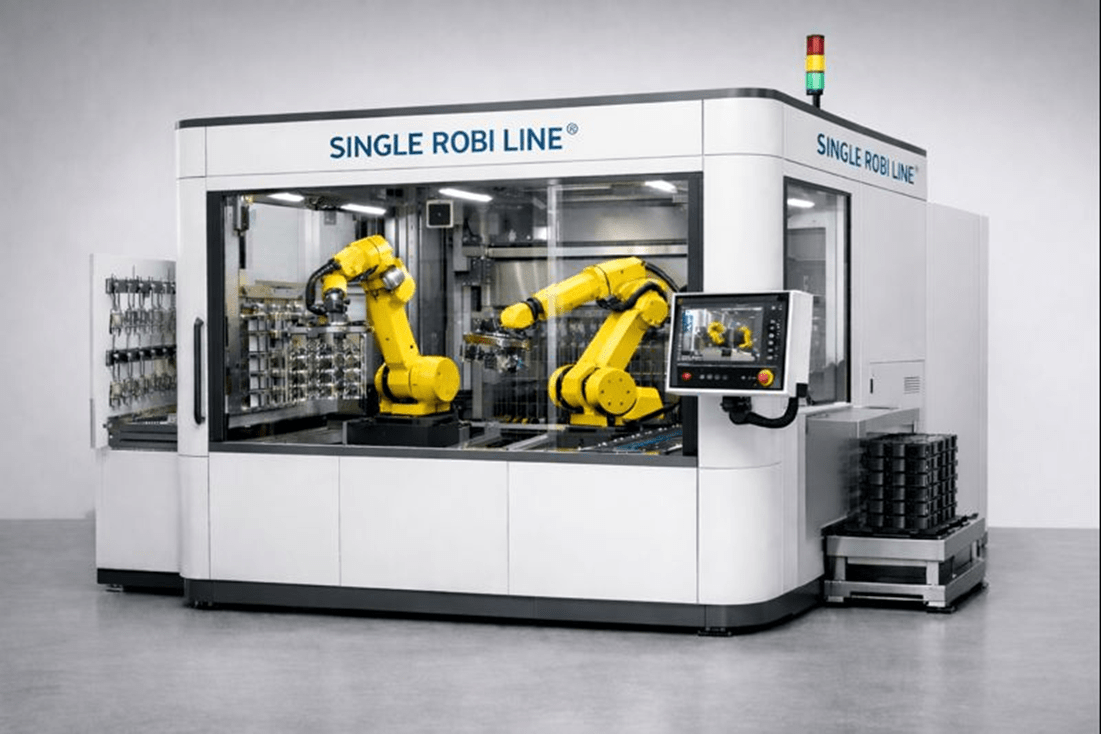

Single Robi Line – kompakt – erweiterbar – umfangreiches Handling

Automatisierung neu gedacht für Galvanotechnik und industrielle Fertigung

Die Galvanotechnik und große Teile der Industrie stehen unter massivem Transformationsdruck. Automotive, Medizintechnik, Uhrenindustrie, E-Mobilität und Hightech-Anwendungen fordern höchste Prozesssicherheit, dokumentierte Qualität und vollständige Rückverfolgbarkeit. Gleichzeitig verschärfen Fachkräftemangel, steigende Kosten und ergonomische Anforderungen die wirtschaftlichen Rahmenbedingungen.

Die größte Schwachstelle automatisieren

Während galvanische Prozesse meist automatisiert sind, gelten Auf- und Abhängen von Bauteilen sowie vorgelagerte Handlingsprozesse als personalintensiv, fehleranfällig und ergonomisch belastend. Variantenvielfalt, empfindliche Oberflächen und verschlissene Gestellhaken erschweren klassische Standardlösungen.

Die Single Robi Line überwindet diese Hürden. Als modulare Roboterzelle automatisiert sie den kompletten Be- und Entladeprozess wirtschaftlich und prozesssicher – auch bei hoher Variantenvielfalt und begrenztem Platzangebot. Sie lässt sich nahtlos in bestehende Linien integrieren oder autark als Fertigungsinsel betreiben – ideal für Retrofit und Neuanlagen.

Im Zentrum steht die Kombination aus moderner 6-Achs-Robotik, optionaler Doppelarmtechnik und 2D-/3D-Vision-System. Bauteile werden geordnet oder chaotisch zugeführt, Lage und Orientierung in Echtzeit erkannt und präzise positioniert. Ergebnis: stabile Taktzeiten, hohe Wiederholgenauigkeit und reproduzierbare Qualität.

Adaptives Handling für stabile Kontaktierung

Ein zentrales Alleinstellungsmerkmal ist das adaptive Bewegungs- und Kontaktierungskonzept. Spezielle Druck-, Zieh- und Rüttelbewegungen kompensieren Toleranzen, verbogene Haken oder Lageabweichungen automatisch.

So wird eine sichere elektrische Kontaktierung gewährleistet – unabhängig von Gestellzustand oder Bauteilvariante. Besonders bei mittleren Losgrößen und hoher Variantenvielfalt entsteht ein klarer Wettbewerbsvorteil.

Integrierte Qualitätskontrolle & Traceability

Optional analysieren hochauflösende Kameras jedes Bauteil inline. Fehler wie Kratzer, Poren, Läufer oder Kontaktstellen werden erkannt und automatisch als IO/NIO klassifiziert.

Alle Prozess- und Prüfdaten werden dokumentiert und stehen für Traceability, SPC-Auswertungen und Audit-Anforderungen zur Verfügung. Optional integrierbare Schichtdickenmesssysteme liefern objektive Messwerte pro Gestell – relevant für regulierte Industrien wie Automotive oder Medizintechnik.

Vom Handling bis zur Verpackung

Ein optional integriertes Verpackungs- und Transportsystem legt geprüfte Bauteile automatisiert in Trays oder Blister ab und führt sie versandfertig zusammen. Manuelle Zwischenschritte entfallen, Durchlaufzeiten sinken, Oberflächen werden geschont.

5 Gründe für die Single Robi Line

1. Automatisiert die größte Schwachstelle
   Be- und Entladen sowie Handling vollautomatisch statt manuell.
2. Prozesssicherheit trotz Variantenvielfalt
   Adaptives Handling kompensiert Toleranzen, verschlissene Haken und wechselnde Geometrien.
3. Integrierte Qualitätskontrolle & Traceability
   Inline-Prüfung mit IO/NIO-Entscheidung und vollständiger Dokumentation – geeignet für Automotive, Medizintechnik und Uhrenindustrie.
4. Kompakt, modular, retrofitfähig
   Integration in bestehende Linien oder autark als Fertigungsinsel – ohne lange Stillstände.
5. Wirtschaftlich & zukunftssicher
   Reduziert Personalabhängigkeit, senkt Stückkosten und erfüllt kommende EU-Anforderungen.

Hinweis:
Für drei Monate bieten wir eine verbindliche Initialanalyse zum Fixpreis an. Sie ermöglicht eine unabhängige, faktenbasierte Bewertung von Automatisierungs- und Galvanikstrategien unter Berücksichtigung von Effizienz, Nachhaltigkeit sowie Wasser- und Energieeinsatz.

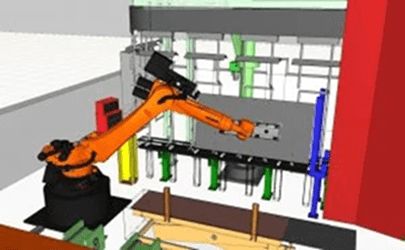

Mehrstufige Robotik-Lösung als eigenständiges Automationssystem

Ausgangssituation und Zielsetzung

In vielen galvanotechnischen Betrieben sind über Jahre hinweg mehrere Galvaniken innerhalb einer oder mehrerer Hallen entstanden. Dabei kommen unterschiedliche Gestelltypen, variierende Warenträgergrößen, verschiedene Achsmaße sowie heterogene Zuführkonzepte zum Einsatz. Klassische Automatisierungslösungen sind meist auf einen klar definierten Prozess, eine feste Geometrie und eine einzelne Linie ausgelegt. Unter diesen Bedingungen sind sie weder ausreichend flexibel noch langfristig wirtschaftlich.

Die hier vorgestellte Lösung verfolgt daher einen grundlegend neuen Ansatz: eine mehrstufige, modulare und dezentrale Roboterlösung, die als eigenständiges Automationssystem konzipiert wurde und nicht als Erweiterung einer bestehenden Single Robi Line fungiert. Ziel ist eine linienunabhängige Automatisierungsplattform, die unterschiedliche Warenträger, Gestellkonzepte und Zuführsysteme innerhalb eines gemeinsamen Systems verarbeiten kann. Automatisierung wird damit flexibel dort eingesetzt, wo sie technisch und wirtschaftlich den größten Nutzen erzeugt.

Dezentrale Architektur und Systemaufbau

Die Anlage kann räumlich getrennt in einer anderen Halle positioniert und gezielt an mehrere Galvaniken angebunden werden. Sie übernimmt den reproduzierbaren, prozesssicheren Be- und Entladeprozess – von der Bauteilaufnahme aus unterschiedlichen Zuführsystemen über die präzise Bestückung neu entwickelter robotikfähiger Gestelle bis hin zur definierten Entnahme und Ablage nach dem Beschichtungsprozess.

Technologische Basis sind moderne Industrierobotik, intelligente Bildverarbeitung, optional integrierte Qualitätsprüfung sowie eine KI-gestützte Steuerungslogik. Die KI wertet Sensor- und Prozessdaten in Echtzeit aus und passt Bewegungsabläufe dynamisch an. Dadurch kann das System flexibel auf wechselnde Bauteile, unterschiedliche Toleranzen, variierende Kistenpositionen und schwankende Zykluszeiten reagieren und auch unter veränderlichen Bedingungen stabile Prozesse gewährleisten.

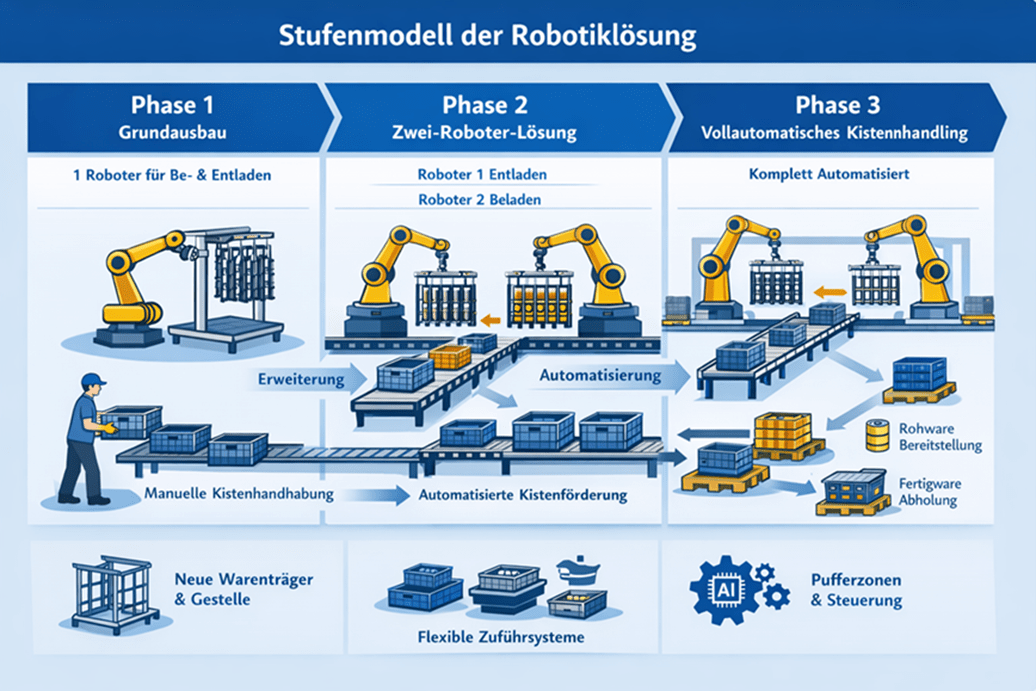

Mehrstufiges Automationskonzept

Die Mehrstufigkeit beschreibt sowohl den Ausbaugrad als auch die technische Fähigkeit zur Integration heterogener Anforderungen innerhalb eines Systems.

Im Grundausbau übernimmt ein Roboter das Be- und Entladen. Bereits hier werden alle baulichen, sicherheitstechnischen und steuerungsrelevanten Voraussetzungen für spätere Erweiterungen berücksichtigt.

In der zweiten Ausbaustufe kann die Anlage zu einer Zwei-Roboter-Zelle erweitert werden. Dadurch lassen sich Taktzeiten signifikant reduzieren und die Anlagenkapazität deutlich steigern.

In der dritten Stufe wird das Kistenhandling vollständig automatisiert. Der Bedienereingriff beschränkt sich dann auf das Bereitstellen von Rohware und das Abholen der Fertigteile. Integrierte Pufferzonen entkoppeln Mensch und Maschine und ermöglichen einen stabilen, teilweise bedienerlosen Betrieb.

Dieses Stufenkonzept schafft Investitionssicherheit, Skalierbarkeit und langfristige Zukunftsfähigkeit.

Warenträger- und Gestellkonzept

Ein zentraler Erfolgsfaktor ist die Neukonzeption robotikfähiger Warenträger und Gestelle. Diese sind konsequent auf automatisierte Prozesse ausgelegt und verfügen über definierte Referenzpunkte, reproduzierbare Positionierung, optimierte Hakengeometrien sowie hohe mechanische Steifigkeit. Dadurch wird eine stabile und präzise Handhabung unterschiedlicher Warenträgergrößen innerhalb eines Systems ermöglicht.

Die neue Gestellstruktur ist vollständig kompatibel mit bestehenden Aufhängungspunkten der Anlage. Für den automatisierten Betrieb werden ältere Gestelltypen jedoch bewusst ausgeschlossen, da sie die erforderlichen Anforderungen an Steifigkeit, Toleranzführung und sensorische Erkennbarkeit nicht erfüllen.

Im manuellen oder teilautomatisierten Betrieb können diese weiterhin genutzt werden. Dadurch entsteht eine gezielte Teilmodernisierung statt eines vollständigen Anlagenersatzes, was Investitionen reduziert und Ressourcen schont.

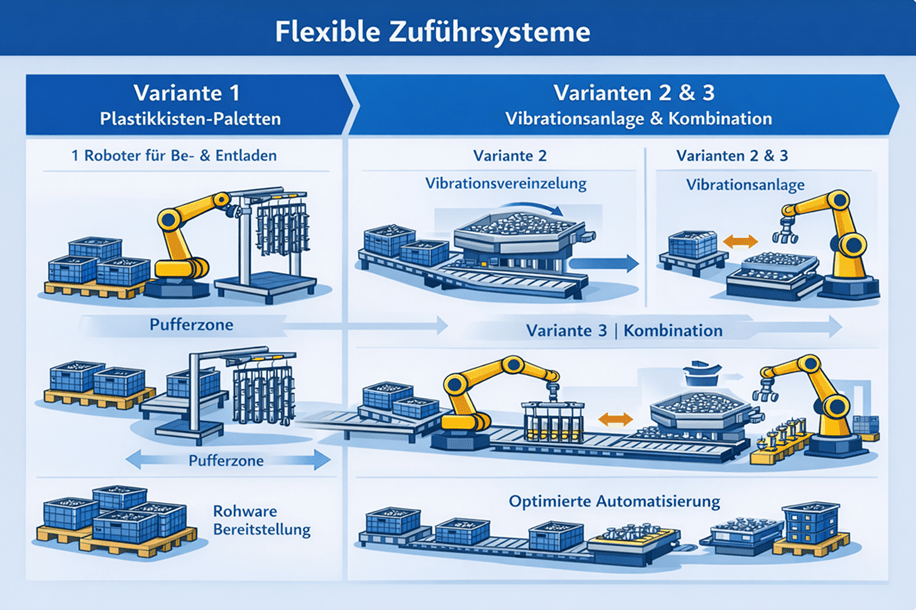

Flexible Zuführkonzepte

Um der Variantenvielfalt gerecht zu werden, ist die Roboterlösung für modular kombinierbare Zuführsysteme ausgelegt. Dazu gehören das Handling von Blech- und Plastikkisten auf Paletten, Gitterboxensysteme sowie Vibrationsvereinzelungen für Schüttgut.

Diese Systeme können einzeln oder kombiniert betrieben werden, sodass unterschiedliche Produktfamilien parallel innerhalb einer Roboterlösung verarbeitet werden können. Das steigert die technische Nutzbarkeit, Prozessflexibilität und wirtschaftliche Auslastung erheblich.

Datenerfassung und Transparenz

Ein integraler Bestandteil des Systems ist die durchgängige Datenerfassung. Optional ermöglicht eine RFID-gestützte Identifikation die eindeutige Zuordnung von Warenträgern, Bauteilen und Prozesszuständen. Relevante Prozessdaten werden in Echtzeit erfasst und über industriegängige Schnittstellen bereitgestellt.

Zusammenfassung

Mit der mehrstufigen Robotik-Lösung entsteht ein dezentrales, skalierbares, linienunabhängiges und KI-gestütztes Automationssystem, das heterogene Galvanikstrukturen technisch beherrschbar macht und gleichzeitig wirtschaftliche sowie nachhaltige Vorteile bietet.

Die Anlage entwickelt sich von einer produktspezifischen Sonderlösung zu einer universellen Automatisierungsplattform, die flexibel zwischen Produktfamilien, Linien und Prozessen wechseln kann – mit hoher Stabilität, Effizienz und Zukunftssicherheit.

5 Gründe für die Roboter-Line als dezentrale Automationslösung

1. Linienunabhängig und förderfähig
   Einsetzbar bei heterogenen Galvanikstrukturen mit unterschiedlichen Gestellen und Zuführsystemen – mit hohem Innovations- und Förderpotenzial.
2. Maximale Variantenflexibilität
   Robotik, Bildverarbeitung und KI-Steuerung ermöglichen stabile Prozesse trotz wechselnder Bauteile und Toleranzen.
3. Skalierbar in Stufen
   Vom Einzelroboter bis zur Zwei-Roboter-Zelle mit automatischem Kistenhandling – schrittweise Erweiterung ohne Produktionsstopp.
4. Wirtschaftliche Teilmodernisierung
   Neue Gestelle nur im Automationsbereich, bestehende Systeme bleiben außerhalb weiter nutzbar.
5. Datenbasiert und zukunftssicher
   Echtzeit-Prozessdaten und offene Schnittstellen schaffen Transparenz und Optimierungspotenzial.

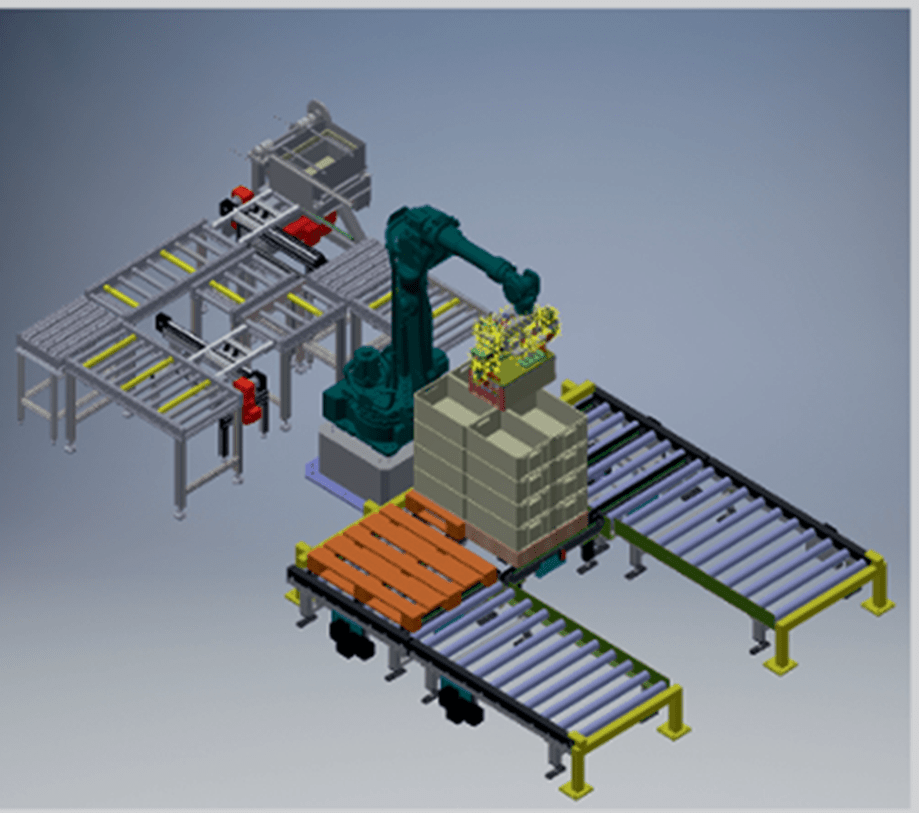

Automatisierte Trommelbeschickung in der Galvanik

Automatisiert. Sicher. Nachhaltig.

Die vollautomatische Trommelbeschickung steht für eine neue Generation effizienter Galvanikprozesse. Steigende Anforderungen an Prozesssicherheit, Wirtschaftlichkeit sowie Energie- und Ressourceneffizienz machen manuelle Beschickung zunehmend unwirtschaftlich. Moderne Automatisierung ermöglicht eine reproduzierbare, stabile und ressourcenschonende Befüllung galvanischer Trommeln – selbst bei bis zu sechs unterschiedlichen Kistenformaten pro Palette, optional erweiterbar durch Greiferwechsel.

Durchgängiger Materialfluss vom Palettenplatz zur Trommel

Im Zentrum steht ein vollständig automatisierter Materialfluss. Der Mitarbeiter stellt Rohwaren- und Leerpaletten bereit, alle weiteren Schritte erfolgen automatisch. Sensorik überwacht die Palettenpositionen, nach Freigabe startet der Roboter den Abstapelprozess. Sicherheitstüren, Prozesslogik und Überwachungssysteme gewährleisten einen geschützten und stabilen Betrieb.

Flexibles Roboterhandling für unterschiedliche Kistensysteme

Der Roboter entnimmt die Kisten mit einem parametrierbaren, flexibel einstellbaren Greifer und setzt sie auf einer definierten Übergabeposition ab. Unterschiedliche Kistengrößen werden automatisch erkannt. Bei hoher Variantenvielfalt kann ein Werkzeugwechselsystem integriert werden. Dadurch passt sich die Anlage flexibel an wechselnde Liefer- und Verpackungskonzepte an.

Automatische Entleerung und präzise Dosierung

Die gefüllten Kisten werden über eine Rollenbahn dem Hebe-Kippgerät zugeführt und automatisch in einen Vibrationsbunker entleert. Pneumatische Fixierungen sichern die Kiste während des Kippvorgangs. Die Kombination aus Vibrationsbunker, Förderband und integrierter Wägeeinheit sorgt für eine präzise, reproduzierbare Dosierung der Rohware. Das Ergebnis ist eine konstante Befüllmenge bei minimalen Materialverlusten und hoher Prozessstabilität.

Automatisierte Rückführung und geschlossener Kreislauf

Nach der Entleerung stapelt der Roboter die leeren Kisten automatisch auf der vorgesehenen Palette. Ist diese vollständig, erhält der Mitarbeiter ein Abholsignal. Es entsteht ein klar strukturierter, geschlossener Materialkreislauf, der manuelle Eingriffe deutlich reduziert.

3D-Scanner und kameragestützte Prozesssicherheit

Ein integrierter 3D-Scanner erstellt ein präzises Höhen- bzw. Punktwolkenmodell der Palette und erkennt Format, Lage und Orientierung der Kisten unabhängig von Lichtverhältnissen oder Verschmutzung. Der Roboter greift dadurch kollisionsfrei und reproduzierbar. Kameras prüfen zusätzlich, ob nach Chargenende Restteile im System verbleiben, und verhindern zuverlässig Vermischungen unterschiedlicher Warentypen.

Verarbeitung von Großgebinden

Neben Standardkisten verarbeitet die Anlage auch Gitterboxen oder Palettengebinde. Diese werden direkt in der Roboterzelle positioniert und automatisch entleert. Das System bleibt dadurch flexibel für unterschiedliche Anlieferformen.

Fazit – Strategischer Mehrwert für die Galvanik

Die automatisierte Trommelbeschickung bietet höhere Prozessstabilität, reduzierte Ausschussquoten, geringeren Energie- und Ressourceneinsatz sowie verbesserte Arbeitssicherheit. Gleichzeitig sinkt die Abhängigkeit von manuellen Tätigkeiten, und die Produktionskapazität wird planbarer.

Sie ist damit ein strategischer Baustein für eine nachhaltige, wirtschaftliche und zukunftsfähige Galvanikproduktion.

5 Gründe für eine automatisierte Trommelbeschickung

1. Vollautomatische Prozesskette
   Automatisches Be- und Entladen steigert Qualität, Effizienz und Prozesssicherheit bei gleichzeitig nachhaltigerer Produktion.
2. Reproduzierbarer Materialfluss
   Ein sensorisch überwachter Ablauf vom Palettenplatz bis zur Trommel sorgt für stabile und sichere Prozesse.
3. Maximale Variantenflexibilität
   Parametrierbarer Greifer, Zusatzgreifer und Werkzeugwechsel ermöglichen die Verarbeitung unterschiedlicher Kisten- und Gebindeformate.
4. Präzise Dosierung & Prozesskontrolle
   Automatische Entleerung mit integrierter Wägeeinheit sowie Kamerasysteme sichern exakte Befüllung und verhindern Vermischungen.
5. 3D-gestützte Stabilität
   Ein 3D-Scanner liefert exakte Positionsdaten, reduziert Fehlgriffe, Stillstände und Materialverluste – für ressourceneffiziente Galvanikautomation.
