Un capteur de positionnement pour hauts rayonnages

Les conditions de charge, la dilatation thermique ou les tolérances de fabrication font que les entrepôts à haut rayonnage sont toujours en mouvement. Garantir dans un tel environnement un positionnement précis et sans perturbation de l’appareil de contrôle de rayonnages représente un défi technologique pour les capteurs.
Dans le sillage de l’Industrie 4.0 ou de l’Internet des objets, les attentes des utilisateurs en matière de possibilités de diagnostic et de maintenance prédictive des capteurs se renforcent. Cela nécessite d’échanger des données de diagnostic et de paramétrage avec le capteur. Les systèmes de positionnement à caméra dotés d’un algorithme d’évaluation conçu sur mesure pour une application spécifique, réunissent ces caractéristiques de performance et atteignent souvent leur objectif plus rapidement et plus intelligemment que les solutions qui utilisaient plusieurs capteurs binaires conventionnels.

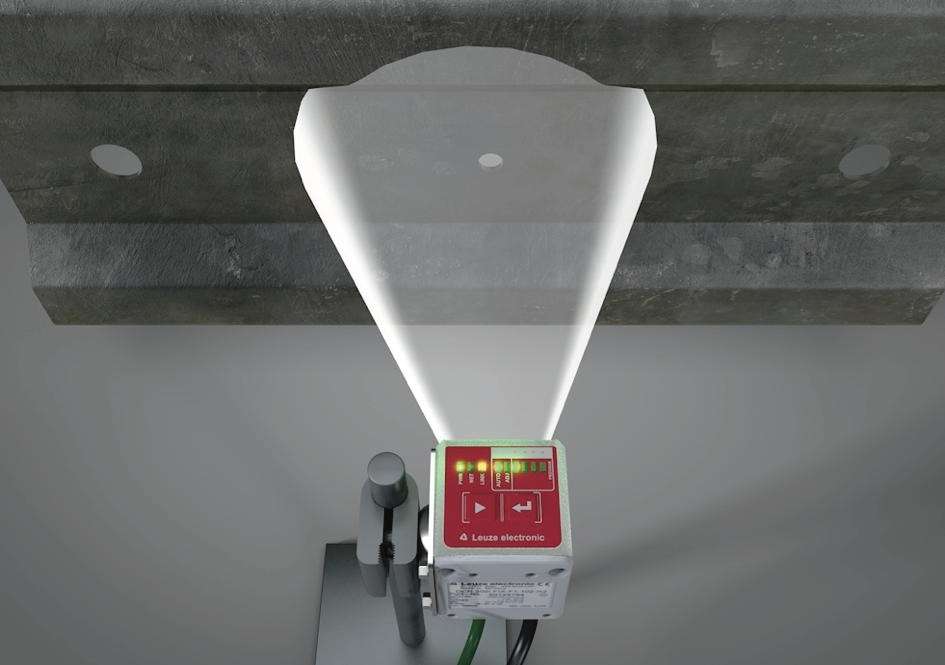

Le champ de lecture du capteur de positionnement IPS 200i.



Un instrument miniature doté d’un indicateur de qualité
Les utilisateurs apprécient donc les solutions intégrant la caméra et l’unité d’évaluation dans un système compact. Elles sont simples à mettre en service et à utiliser, même sans connaissances spécifiques. Avec le capteur IPS 200i, Leuze electronic met sur le marché un instrument miniature muni d’une caméra, destiné au positionnement précis des palettes dans les rayons des entrepôts à haut rayonnage ou des entrepôts de stockage de conteneurs de petites pièces. Il s’agit d’une solution alternative intelligente au positionnement vertical et horizontal avec plusieurs cellules reflex à détection directe. Les opérations complexes de montage, d’alignement et de réajustement en fonctionnement continu n’ont donc plus lieu d’être.
Le capteur IPS 200i est équipé d’un indicateur de qualité novateur, qui informe l’utilisateur des modifications du capteur ou du compartiment, lui permettant ainsi de détecter à l’avance de possibles perturbations du fonctionnement et de mener des opérations de maintenance prédictive. En effet, l’indicateur de qualité aide à identifier les anomalies, comme un encrassement ou la présence d’un film plastique en surplomb, par exemple. La zone menacée peut ainsi être localisée à temps, ce qui évite une immobilisation de l’installation suite à un mauvais positionnement.
L’indicateur de qualité aide également à reconnaître les signes avant-coureurs d’une panne de l’installation et à trouver au bon moment les composants vulnérables. Ces informations permettent de planifier préventivement les interventions de maintenance, de minimiser les temps d’arrêt et d’accroître la rentabilité. Un serveur Web intégré permet d’accéder globalement à toutes les données pertinentes dans le monde entier, sans devoir passer par la commande.

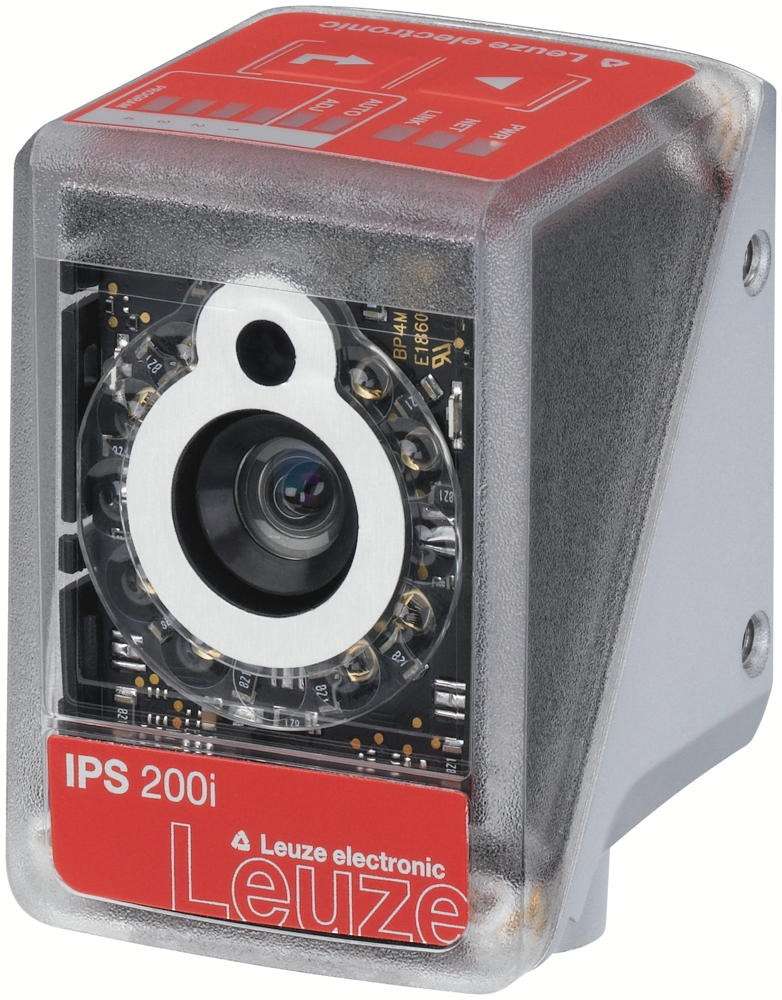

Le capteur de positionnement à caméra IPS.



Mise en service rapide à l’aide d’un outil de configuration Web
Le capteur de positionnement IPS 200i permet une mise en service et une utilisation à la fois simples et rapides. Ainsi, l’outil de configuration Web multilingue avec assistant régi par l’utilisateur, réduit le temps de mise en service. Le capteur peut également être configuré à l’aide de commandes XML ou mis en service et utilisé de manière intuitive à l’aide de deux touches seulement, sans connexion à un PC.
Grâce à des diodes innovantes donnant un retour direct, l’alignement du capteur devient une opération aussi simple que de garer une voiture. En effet, à l’instar du capteur de distance acoustique d’une voiture, la position du marqueur par rapport au capteur est affichée au moyen de quatre LED placées sur les côtés. Chaque LED latérale correspond ainsi à un quadrant unique. Si le marqueur se trouve dans l’un des quadrants, la LED correspondante brille ou clignote. Si le marqueur se trouve au centre (origine des coordonnées), les quatre LED s’allument simultanément. Le capteur est alors positionné de manière optimale. En outre, en mode d’alignement, la distance du marqueur au point d’origine est représentée visuellement par la fréquence de clignotement.

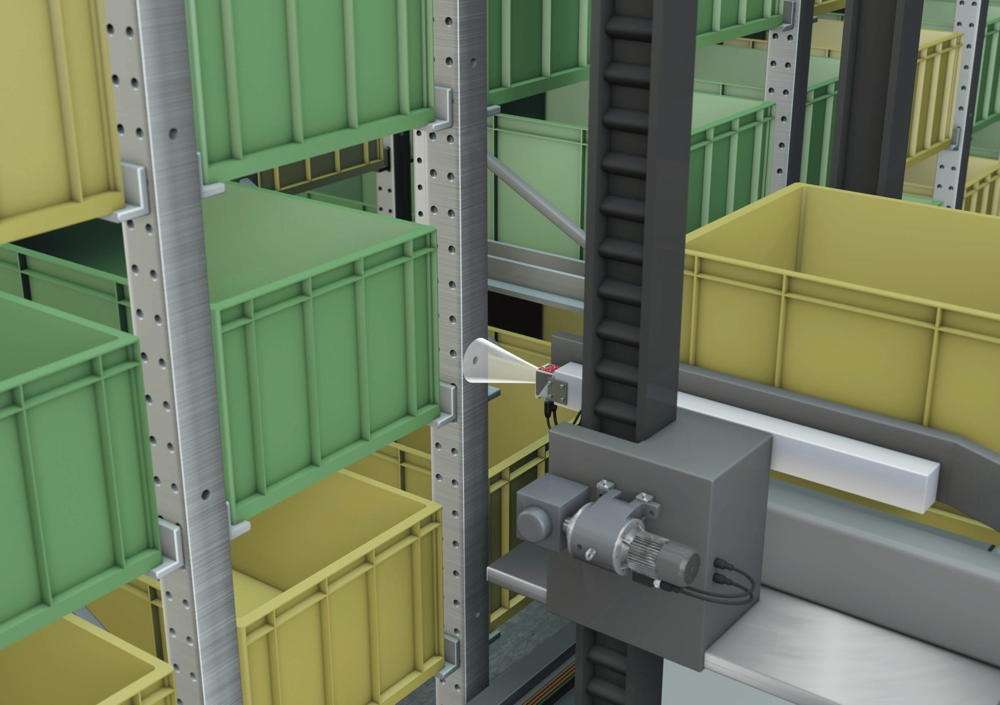

Positionnement dans un entrepôt à haut rayonnage.



Grande profondeur de champ et focale fixe
Le nouveau capteur optimisé pour une grande profondeur de champ, dispose d’une focale fixe. Après un positionnement grossier, elle servira au positionnement optique précis de l’appareil de contrôle de rayonnages sur le plan X/Y. Le capteur peut alors transmettre à un appareil de contrôle de rayonnages, les coordonnées de correction nécessaires à l’approche exacte d’un compartiment.
Concrètement, le capteur intelligent détecte des trous ou des réflecteurs circulaires dans une traverse ou une colonne d’un entrepôt à palettes et détermine la déviation de la position des palettes ou des conteneurs dans les sens X et Y par rapport à la position de consigne. Le capteur de positionnement produit une ou plusieurs images sous forme de niveau de gris et y cherche un marquage rond bien défini (trou/réflecteur). La déviation X/Y est exprimée en millimètres par rapport à la position de consigne ou signalée au moyen des sorties de commutation disponibles sous forme de quadrants.

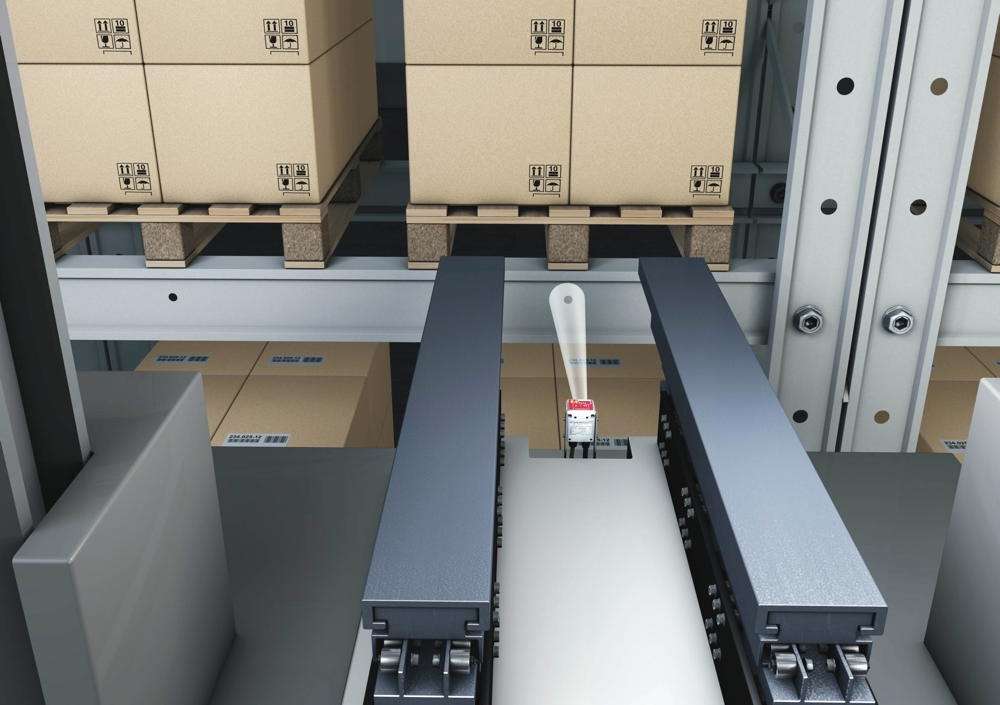

Positionnement fin dans un entrepôt à rayonnages pour palettes.



Utilisation possible dans différentes plages de température
Compact, de dimensions 66 x 43 x 44 mm, le capteur IPS 200i en version industrielle, d’indice de protection IP 65, est destiné aussi bien à une utilisation dans une plage de température normale, que pour les basses températures, jusqu’à -30 °C avec chauffage intégré en option. En version standard, Le fournisseur propose le nouvel appareil avec le capot du boîtier en plastique ou optionnellement en verre. Le capteur se monte sur trois côtés, ce qui permet une fixation flexible sur l’appareil de contrôle de rayonnages.
L’éclairage à LED infrarouge, puissant et insensible à la lumière environnante, apporte une grande souplesse d’emploi dans le domaine des techniques de convoyage et de stockage. Le temps d’exposition nécessaire pour les objets en mouvement est très court et aucun éclairage externe supplémentaire n’est requis. La vitesse élevée de défilement des objets, alliée à une grande profondeur de champ, renforce encore la flexibilité de ce nouveau capteur de positionnement. Des algorithmes de traitement de l’image intelligents garantissent un positionnement fiable ainsi qu’un haut débit. La transmission d’images par FTP (File Transfer Protocol) permet un enregistrement sans interruption.

Intégration simple dans l’environnement réseau existant
Une interface Ethernet intégrée (TCP/IP et UDP) et une interface PROFINET à venir permettent l’intégration directe dans l’environnement réseau, ainsi qu’un diagnostic rapide indépendamment du lieu, par l’intermédiaire d’un contrôle à distance.

À propos de Leuze electronic
Spécialisée dans la détection optique, la société Leuze electronic a été fondée en 1963 à Owen/Teck dans le sud de l’Allemagne, où elle a son siège. Cette société est un spécialiste des solutions de détection pour l’automatisation industrielle. Ses points forts se situent dans l’intralogistique et l’industrie de l’emballage, les machines-outils et l’industrie automobile, ainsi que dans l’automatisation de laboratoire. La gamme comprend des capteurs de mesure et de commutation, des systèmes d’identification, des solutions pour le traitement de l’image et la transmission des données, ainsi que des composants et des systèmes pour la sécurité au travail. Leuze electronic dispose d’un réseau international de distribution, de prestations et de service après-vente. Elle emploie plus de 1200 personnes sur 24 sites, assistés par plus de 40 partenaires de vente à travers le monde.
