Perfectionner le marquage laser grâce au traitement d’image

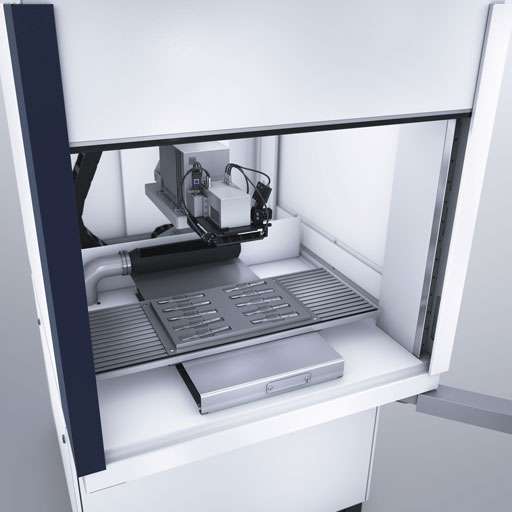

Le traitement d’image permet la réalisation efficiente du processus de marquage, tout en intégrant le contrôle de qualité des pièces, en particulier avant et après la mise en place du marquage au laser. (Illustration : Trumpf)

Le marquage à l’aide d’un outil laser est devenu courant dans toutes les branches de l’industrie. S’il fallait sélectionner l’une des plus exigeantes en la matière, la technologie médicale en ferait partie, au regard de la règlementation particulièrement sévère. À titre d’exemple, les prothèses, implants et outils doivent être identifiés et marqués de manière permanente. À cette fin, chaque élément se voit attribuer un code UDI (Unique Device Identification) garantissant sa traçabilité sur l’ensemble de la chaîne de livraison.

Développement massif dans le traitement de l’imagerie industrielle

Aucune technologie autre que celle du marquage laser ne permet cette identification permanente avec une bonne lisibilité. Ce qui est néanmoins fréquemment oublié ; derrière la grande qualité de ces numéros de lots, codes-barres, codes 2D, CE ou logos des fabricants, se cache bien plus qu’une simple source laser de qualité ou une commande ultrarapide. Le traitement d’image à pris une part prépondérante dans ce système complexe. Et dans ce secteur, nombreuses sont les évolutions récentes. « C’est dans le domaine du développement logiciel et du traitement d’image industrielle que nous avons progressé de manière significative ces dernières années », affirmait dans une interview Remo Tanneberger, SMM des ventes de la division Laser chez Trumpf Schweiz AG, qui développe et produit, pour le monde entier, sa gamme de systèmes de marquage au laser, depuis son site implanté à Grüsch dans les Grisons.

La raison pour laquelle le traitement d’image est devenu si important devient claire au regard des multiples et complexes exigences du cahier des charges. Le traitement d’image intelligent permet, en particulier, d’intégrer le contrôle qualitatif avant et après les opérations de marquage au laser. En parallèle, le traitement d’image est également mis en œuvre pour faciliter les opérations de positionnement des pièces. Un logiciel de traitement d’image intelligent permet de prendre en charge la reconnaissance de forme et de positionnement de la pièce, tout en ajustant automatiquement le marquage à ces paramètres.

Caméra et concepts d’éclairage dans les systèmes de marquage laser

Pour le traitement d’image, Trumpf a développé, dans ses systèmes de marquage laser, des caméras et concepts d’éclairage qui répondent aux exigences des clients dans le secteur médical. Le client peut disposer de caméras Inline ou Off-Axis. Des concepts innovants en matière d’éclairage ont également été développés, afin que le traitement d’image soit réalisable et efficace, en particulier sur des surfaces exigeantes, telles que les instruments médicaux électropolis.

« La stratégie d’éclairage est l’élément clef pour garantir la stabilité du processus de traitement d’image », dixit Alexander Teuber, spécialiste en technique médicale chez Trumpf Suisse AG. « Il est important que la longueur d’onde de la lumière pour l’éclairage soit différente de celle du faisceau laser », ajoute-t-il.

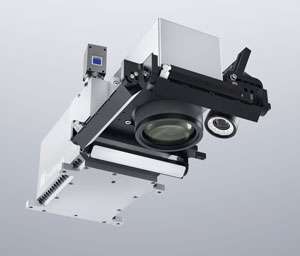

Tête laser avec traitement d’image intégré. Le client dispose d’une caméra Inline, d’une caméra Off-Axis, ainsi que d’une solution innovante pour l’éclairage.

Eclairage en dôme plat pour matériaux très réfléchissants

La technologie médicale pose de nouveaux défis au traitement d’image, en particulier avec l’utilisation de nouveaux matériaux ayant des surfaces d’un niveau de polissage extrême et très réfléchissant. Sur des pièces électropolies, telles que inserts ou implants, l’éclairage linéaire peut générer des réflexions pouvant saturer la caméra.

Afin de garantir la lecture de codes et de marquages sur ce type de surfaces, Trumpf a développé, en tant que premier fournisseur de lasers de marquage, une solution industrielle innovante. Ce processus garantit l’éclairage de ces matériaux brillants, sans phénomènes perturbateurs de réflexion.

Des processus connexes également optimisés

En plus de l’optimisation des processus classiques de marquage, Trumpf propose une gamme élargie de solutions pour les processus connexes, tels que la reconnaissance et le contrôle d’échantillons ou encore le stockage d’informations dans des banques de données. Le logiciel de traitement d’image doit être capable d’intégrer diverses formes d’informations et d’identifier à coup sûr des écarts par rapport à la valeur de consigne. Les informations collectées, qui sont stockées dans une banque de données centrale, servent à la documentation de qualité des produits.

Alexander Teuber, spécialiste de la branche, se dit convaincu : « Dans le secteur médical, le traitement d’image devient un élément clef dans cette chaîne de transformation, qui permettra à l’avenir à chaque laser de marquage de rendre des services de grande valeur. »
