Des rondelles de charge piézoélectriques

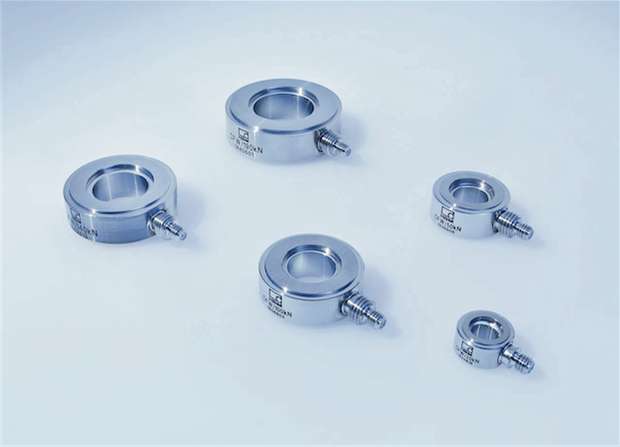

Les rondelles de charge piézoélectriques de la série CFW sont maintenant disponibles avec des forces nominales de 100 kN et 190 kN. Une livraison complète, comprenant rondelles de centrage et protection connecteur est caractéristique de ces capteurs, tout comme l’excellente linéarité due à la construction symétrique.
Ces capteurs, possédant un diamètre intérieur de 13 mm (100 kN) et 21 mm (190 kN), sont recommandés pour un montage sur des boulons ou des vis d’un diamètre correspondant. Ils se caractérisent par un très faible déplacement, d’où une rigidité élevée et une très haute fréquence de résonance, ce qui permet de les utiliser pour des tâches de mesure hautement dynamiques. Lors du choix de la force nominale, il suffit de tenir compte de la résistance aux surcharges requise et des exigences en matière de géométrie, étant donné qu’à une certaine charge, le signal de sortie émis est quasiment le même pour toutes les rondelles de charge.
