Dosing
Dosage de silicone sur une ligne de production
Pour optimiser une ligne de production semi-automatique de cartes électroniques pour les systèmes ABS, l’un des plus grands fournisseurs mondiaux du secteur de l’automobile a choisi un système de dosage d’adhésif utilisant une pompe vide-fût et une valve de dosage à membrane montée sur un robot à trois axes.
La société HELLA Shanghai Electronics Co., Ltd. fait partie des cinquante plus grands fournisseurs mondiaux dans le secteur de l’automobile. Cette entreprise emploie, dans le monde, quelque 28’000 collaborateurs, dont 5000 appartiennent au département Recherche & Développement.
HSE, un centre de développement et de fabrication pour HELLA en Chine et dans la région Asie-Pacifique, est actif dans les secteurs de la recherche, de la conception et de la production de pièces électroniques pour les automobiles.
|
HELLA Shanghai Electronics Co., Ltd. tire pleinement avantage du service de proximité.
|
Des composants électroniques pour l’automobile
Les principaux produits fabriqués par HSE sont des composants électroniques, notamment des cartes de contrôle, télécommandes, modules de mémorisation de réglage des sièges et bien d’autres encore. Un agrandissement de l’usine a été réalisé en 2012, plus particulièrement du laboratoire, de l’atelier et de l’entrepôt, représentant une surface totale de 11’600 m2.
Cet agrandissement a aussi inclus l’optimisation d’une ligne de production semi-automatique de cartes électroniques pour les systèmes ABS, de type 8.6, afin de pouvoir répondre à une demande de production de 160’000 pièces par an. Pendant l’assemblage de la carte, différents points de silicone mono-composant pâteux doivent être dosés et déposés sur des zones prédéfinies, afin de fixer les composants.
|

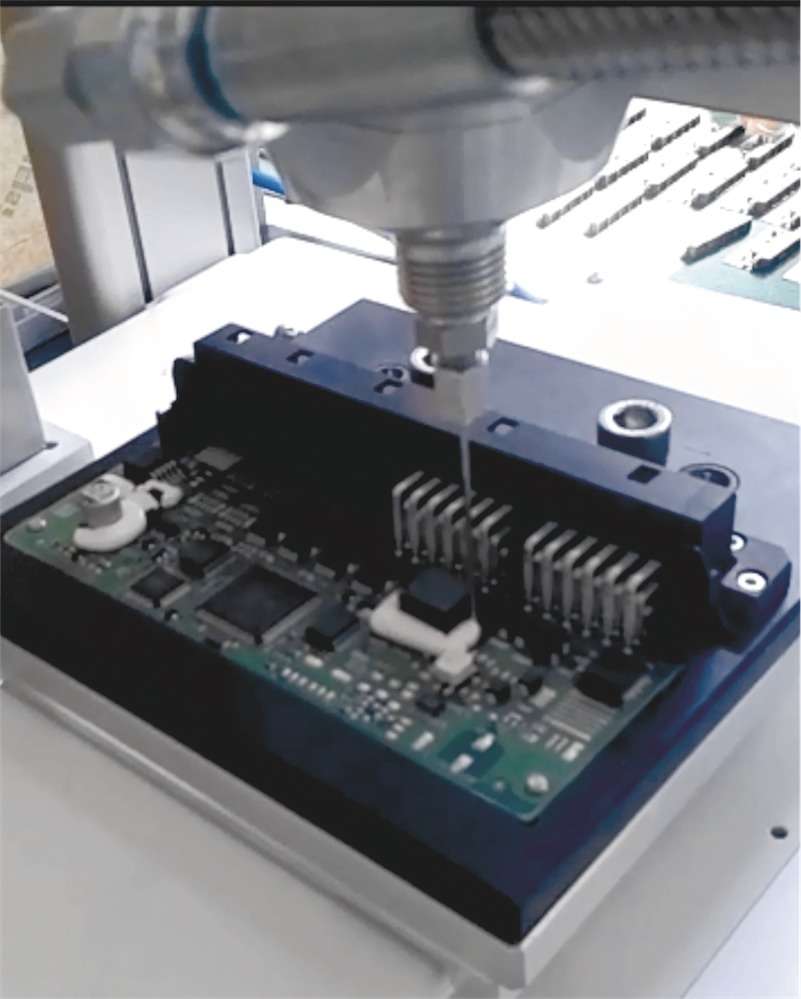

Application de points d’adhésif sur un circuit imprimé.
|
Un système de dosage performant
La performance des systèmes concurrents déjà installés ne répondant pas aux exigences de HSE, Hilger u. Kern Shanghai a recherché un système de dosage convenant à cette application. Son choix s’est porté sur une solution utilisant une pompe vide-fût P30 pour l’alimentation en adhésif et une valve de dosage à membrane montée sur un robot à trois axes XYZ.
Un régulateur permet contrôler la pression d’alimentation et de la maintenir constante, une condition nécessaire pour obtenir une parfaite distribution du produit. La production de ces cartes électroniques de commande s’effectue sur un temps de cycle de 106 secondes par carte.
La performance de ce système de dosage a contribué à améliorer de plus de 30 % l’efficacité du travail, tout en permettant une maintenance très facile du système pour les opérateurs. Pour Jason Zhang, ingénieur de projet chez HELLA Shanghai, l’assistance du groupe Hilger u. Kern / Dopag locale a été un élément particulièrement important.
|

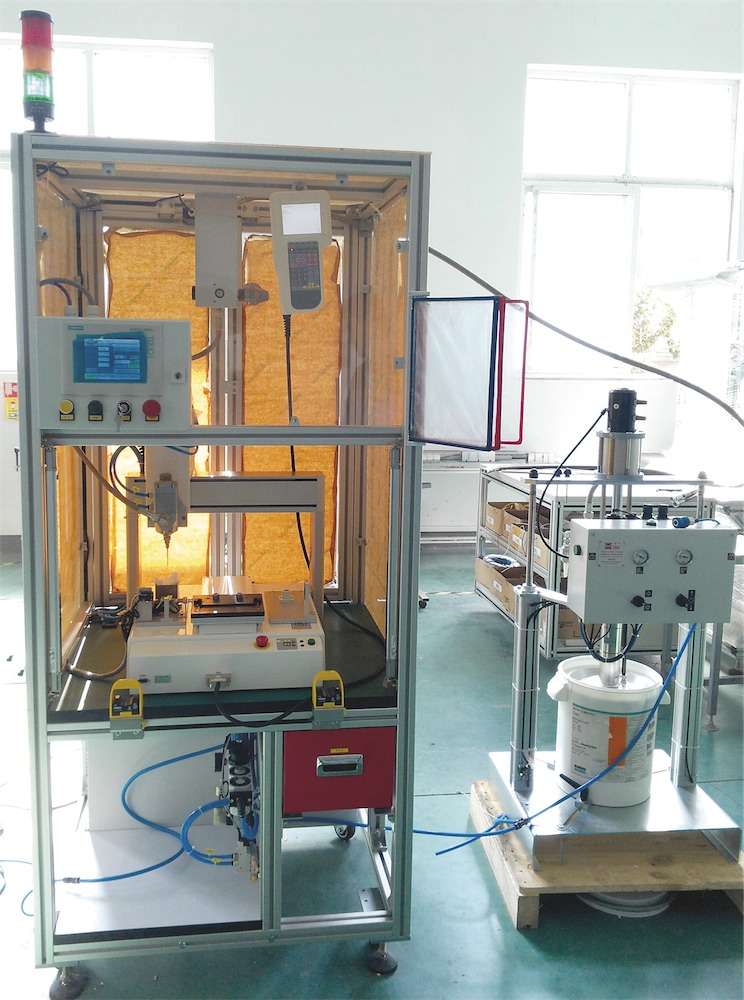

Système de dosage avec alimentation par pompe à plateau suiveur.
|
DOPAG Dosiertechnik und Pneumatik AG
6330 Cham
Tél: 041 785 57 57
www.dopag.com
