Trois instruments HF dans un analyseur

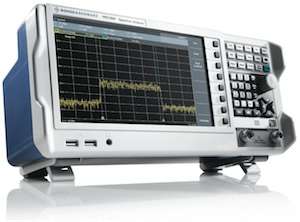

Compact, le nouvel analyseur de spectre R&S FPC1500 est également un analyseur de réseau vectoriel doté d’un pont de mesure VSWR, un générateur de signaux aléatoires CW, ainsi qu’un générateur suiveur. Il est particulièrement destiné à des applications dans la formation, dans les hautes écoles, dans le domaine des services et de la réparation, de même que pour des utilisateurs privés exigeants.
Dans son exécution de base, cet instrument couvre une plage de fréquence allant de 5 kHz à 1 GHz, en option jusqu’à 3 GHz, avec un bruit de fond inférieur à -150 dBm. Il est capable de mesurer des signaux HF jusqu’à +30 dBm (1 W). Sa résolution de mesure est de 1 Hz avec un écran de 10,1’’ (1366 x 768 Pixel), offrant ainsi une grande précision dans les détails. Le pont de mesure VSWR permet d’effectuer des mesures de réflexion et le générateur suiveur, des mesures de transmission scalaires.


Roschi Rohde & Schwarz AG
3063 Ittigen
Tél. 031 922 15 22
www.roschi.rohde-schwarz.ch
