17 february 2020 | La Revue POLYTECHNIQUE

Une sécurisation d’accès commandée par le processus

Un nouveau procédé de sécurisation développé par Leuze electronic et mis en œuvre chez WITRON, l’un des leaders mondiaux dans la planification et la réalisation de systèmes de stockage et de préparation de commandes pour l’intralogistique, associe les exigences de la sécurité au travail à celle des processus, offrant également une haute disponibilité des installations.
Lorsque l’homme et la machine se côtoient dans un environnement technique, les pièces des machines et installations doivent pouvoir être arrêtées en une fraction de seconde. « La sécurité de toutes les personnes qui travaillent dans les nombreux centres logistiques de nos clients partout dans le monde, que ce soit dans l’industrie, le commerce de détail ou les services, est l’atout le plus important à protéger », explique Stephan Schmid, ingénieur projet du département Développement technique de commande chez WITRON. Cela signifie que cette entreprise équipe les secteurs correspondants d’équipements de sécurité ou de clôtures conformes aux normes en vigueur, afin d’éviter tout accident, avant même qu’il ne risque de survenir.

Comme il n’est pas possible de clôturer complètement tous les endroits où l’homme et la machine se côtoient dans un système mécanisé, WITRON utilise notamment des barrières immatérielles de sécurité sur les voies de convoyage. Celles-ci doivent faire une distinction fiable entre l’homme et les biens.

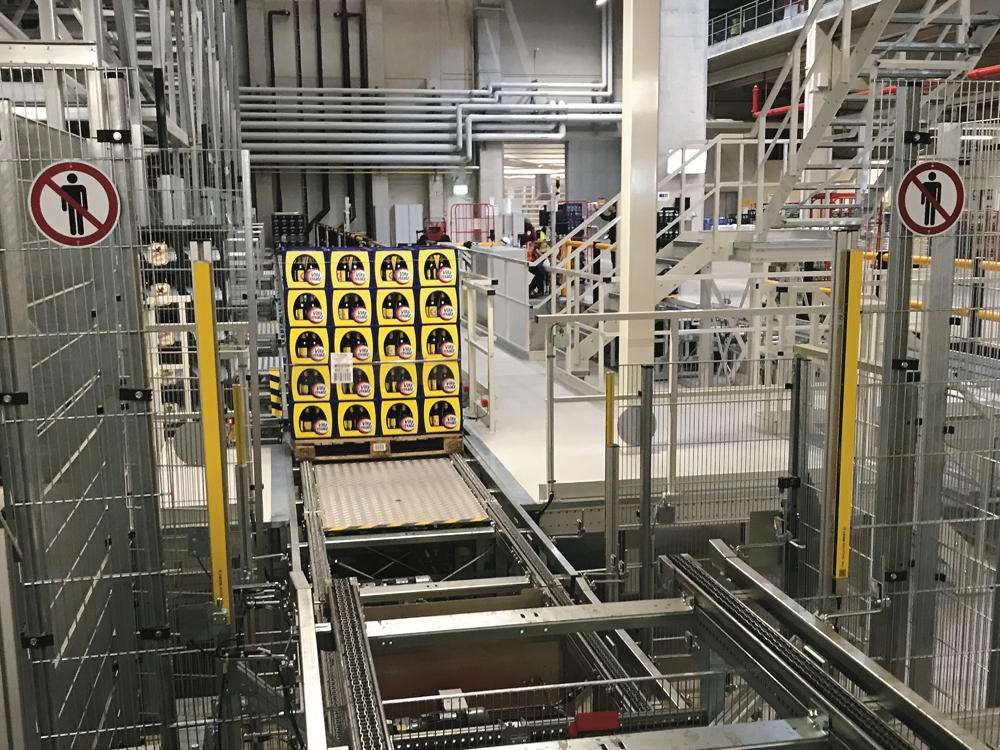

Développé par Leuze electronic, le procédé « Smart Process Gating » rend la sécurisation d’accès plus compacte, plus simple et plus sûre.



La solution de sécurité classique
En particulier dans l’intralogistique, mais aussi dans l’industrie automobile et de l’emballage, les zones à protéger doivent être jalonnées au moyen de capteurs optiques de sécurité. Afin de détecter clairement l’approche de marchandise et que celle-ci puisse traverser le champ de protection au bon moment, on utilisait par le passé des procédés d’inhibition comportant des capteurs d’inhibition de signalisation.
Ces capteurs, qui étaient installés en plus des barrières immatérielles de sécurité, permettaient de laisser entrer et sortir sans interruption les palettes et les marchandises transportées. Mais devant et derrière la barrière immatérielle, l’espace est généralement étroit. Ainsi, le fait d’ajouter des capteurs de pontage augmentait souvent l’encombrement. Les coûts d’installation et d’entretien pour leur montage, leur alignement et leur réajustement entraînaient de nouvelles dépenses. « WITRON a donc voulu trouver une solution alliant sécurité des processus, disponibilité du système et simplicité d’utilisation », explique Stephan Schmid.

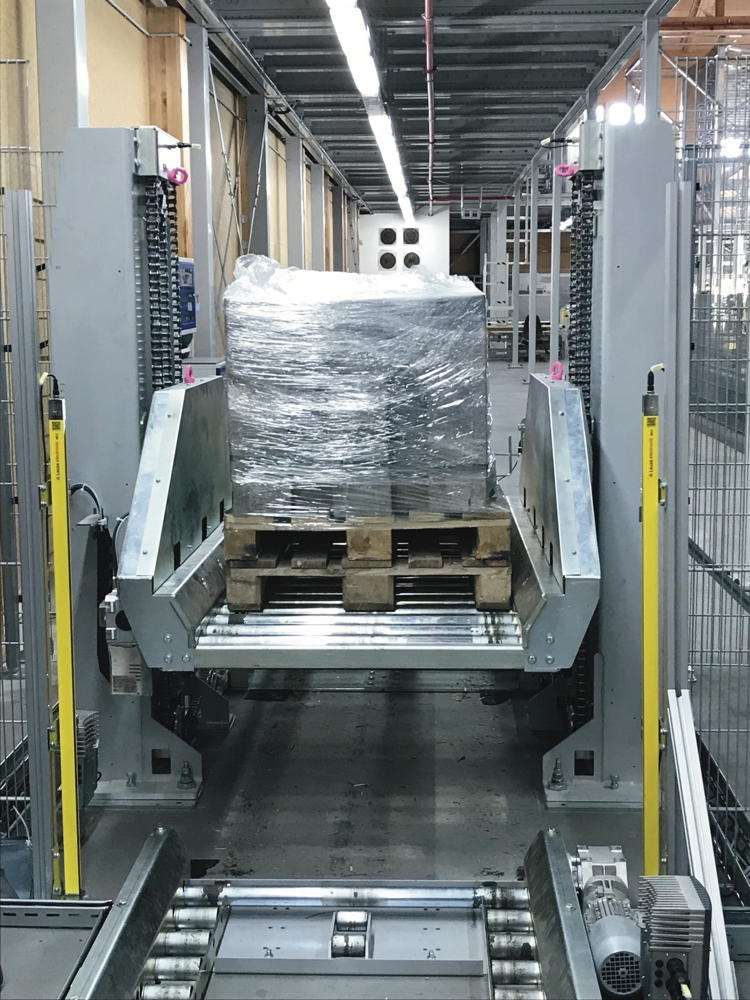

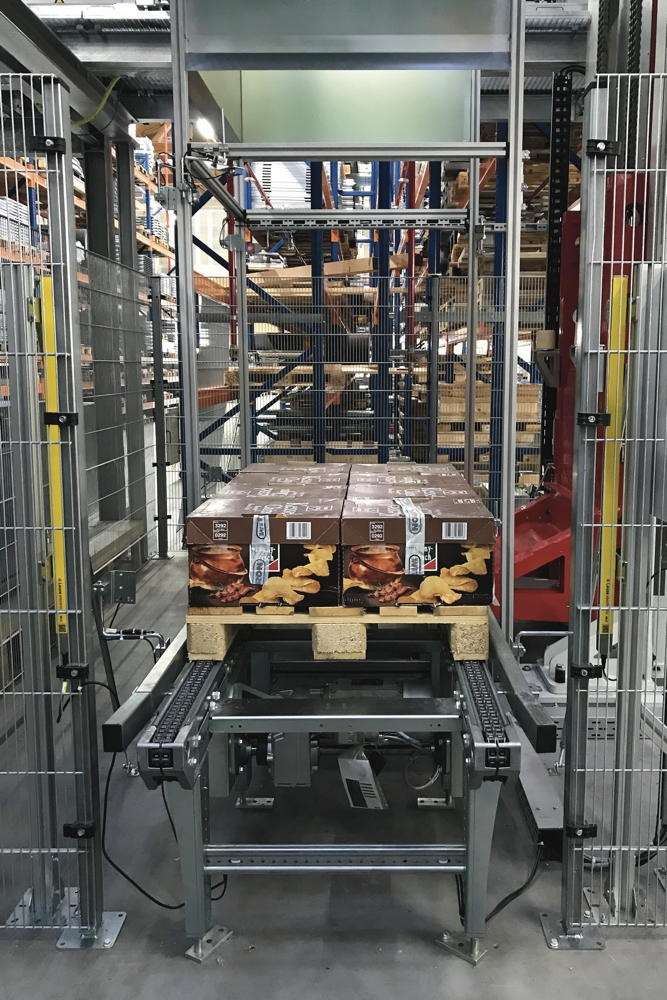

Sécurisation d’accès commandée par le processus dans l’intralogistique. Sécurisation d’accès commandée par le processus dans l’industrie de l’emballage.



Une solution novatrice
À l’époque, Leuze electronic n’avait pas encore de réponse pratique à cette exigence, mais déjà une idée : le procédé « Smart Process Gating », sur la base de ses barrières immatérielles de sécurité MLC. L’entreprise les présenta à son client WITRON, à un stade très précoce du développement. Celui-ci ayant été convaincu par cette idée, il accompagna le développement dans de nombreux tests pratiques. Ainsi, le procédé Smart Process Gating a été examiné sous toutes ses coutures par WITRON sur ses pistes d’essai à son siège de Parkstein dans le Haut-Palatinat et optimisé conjointement dans le détail.
« Le résultat est plus que satisfaisant : cette solution intelligente associe les exigences de la sécurité au travail à une grande sécurité des processus et une haute disponibilité des installations », explique Josef Apfelbeck, spécialiste en intralogistique chez Leuze electronic.

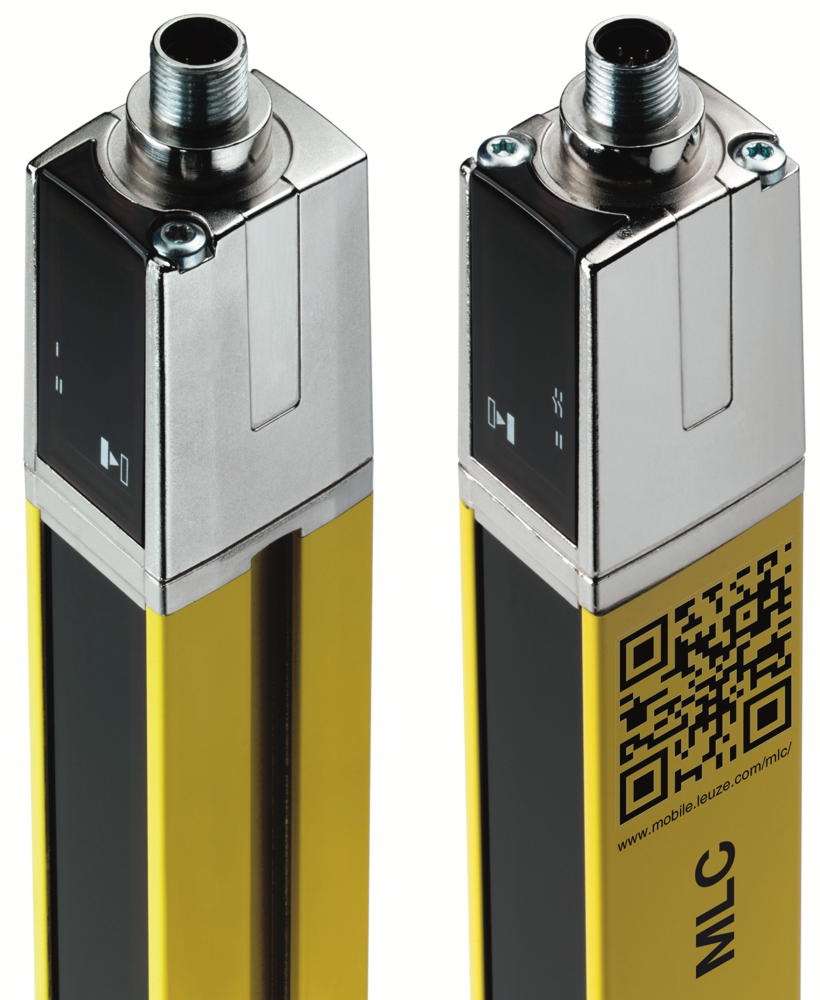

Les barrières immatérielles de sécurité MLC sont utilisées dans le procédé « Smart Process Gating » qui se passe de capteurs de signalisation.


Les capteurs de signalisation ne sont plus nécessaires

Le nouveau procédé rend les processus d’inhibition plus simples, plus compacts et plus stables. Développé sur la base des barrières immatérielles de sécurité MLC, il permet de se passer des capteurs de signalisation nécessaires jusqu’alors. Les systèmes de convoyage peuvent ainsi être rendus plus compacts. Par ailleurs, le risque de dérèglement ou de dommage des capteurs pendant la phase de fonctionnement disparaît, de même que leur maintenance, ce qui augmente la disponibilité de l’ensemble du dispositif de sécurité et réduit les risques liés à la pratique.
Dans le procédé Smart Process Gating, le premier signal d’inhibition provient de la commande du processus (API), tandis que le deuxième est généré par le champ de protection lui-même. Le procédé requiert donc un flux de matériaux contrôlé afin que les signaux de commande de l’API soient mis à disposition exactement au bon moment. La barrière immatérielle de sécurité MLC 530 dans sa version avec le Smart Process Gating, est certifiée par le TÜV en ce qui concerne la technique de sécurité.
En association avec une commande standard, il est possible d’atteindre un niveau de performance PL d, ce qui s’avère suffisant pour de nombreuses applications dans l’intralogistique. Un niveau de performance PL e peut également être atteint avec une commande de sécurité.
Les modules de sécurité ont été testés par WITRON sur sa piste d’essai à Parkstein. L’entreprise utilise également le système Smart Process Gating ainsi que d’autres solutions de détection de Leuze electronic à des fins de formation interne, qu’il s’agisse du capteur de mesure AMS dans son entrepôt à haut rayonnage ou du lecteur de codes-barres BCL 300. Parmi les systèmes récemment mis en place dans les appareils de contrôle de rayonnages, on trouve également le barrage immatériel de transmission des données DDLS 500 avec l’interface EtherCAT de Leuze.



À propos de WITRON
Fondée en 1971, la société WITRON Logistik + Informatik GmbH, dont le siège social est situé à Parkstein, en Bavière, planifie, met en œuvre et exploite des systèmes de logistique et de flux de matériau sur mesure. Ses prestations englobent la planification logistique, les technologies de l’information et de commande, la conception et la fabrication mécaniques, le service après-vente, ainsi que la responsabilité fonctionnelle en tant que maître d’œuvre logistique.
Le groupe WITRON emploie quelque 3100 personnes dans le monde. Le chiffre d’affaires annuel était, en 2017, d’environ 515 millions d’euros. L’entreprise possède des succursales à Rimpar (Allemagne), Arlington Heights/Illinois (États-Unis), Toronto (Canada), Venray (Pays-Bas), Stoke-on-Trent (Royaume-Uni), Madrid (Espagne), Strasbourg (France), Sydney (Australie) et Singapour.

À propos de Leuze electronic
Plus de 50 ans d’expérience ont fait de Leuze electronic un expert des solutions de détection innovantes pour l’automatisation industrielle. Ses points forts se situent dans l’intralogistique et l’industrie de l’emballage, les machines-outils et l’industrie automobile, ainsi que dans l’automatisation de laboratoire. La gamme comprend des capteurs de mesure et à commutation, des systèmes d’identification, des solutions pour le traitement de l’image et la transmission des données, ainsi que des composants et des systèmes pour la sécurité au travail.
Spécialisée dans la détection optique, la société Leuze electronic a été fondée en 1963 à Owen/Teck dans le sud de l’Allemagne, où se trouve son siège. Grâce à son important réseau international de distribution et de prestations, ainsi qu’à son service après-vente, Leuze electronic est à la disposition de ses clients partout dans le monde. Plus de 1200 spécialistes répartis sur 24 sites participent au développement, à la production, à la distribution et à la maintenance. Ils sont assistés par plus de 40 partenaires de vente à travers le monde.
