Dans les entrailles d’un centre de glace

Edouard Huguelet

Le CIGM (Centre intercommunal de glace de Malley), inauguré en 1984 et agrandi en 2007, est idéalement placé à la jonction des communes de Lausanne, Renens et Prilly. Il s’agit d’une SA à caractère public-privé dont 60 % des parts sociales sont détenues par les communes de Lausanne, Renens et Prilly, le solde par souscription privée. Un projet de reconstruction totale du site (avec trois patinoires, une piscine olympique couverte et des locaux pour l’escrime et le tennis de table) est en cours de développement Cet article a pour objectif de décrire le système de gestion technique des nouveaux équipements de contrôle-régulation du système de froid pour les installations existantes.
Malgré ses dimensions imposantes et les multiples activités qui y sont organisées, le CIGM fonctionne avec une équipe limitée, à savoir douze employés à temps fixe dont trois seulement s’occupent de tâches administratives. Les autres collaborateurs, issus de différents corps de métiers (CFC dans les métiers du bâtiment, serrurerie, peinture, menuiserie, etc.) sont affectés aux services techniques.

La reconstruction du site se fera par étapes, afin de pouvoir continuer son exploitation durant les travaux, «ce qui n’est pas une sinécure», précise Jean-Luc Piguet, directeur du centre de glace. Il ajoute: «le grand défi, ce sera d’être prêts pour les Jeux olympiques de la Jeunesse qui se tiendront ici en janvier 2020, de même que le Championnat du monde de hockey, qui s’y déroulera en mai de la même année».

Centre Intercommunal de Glace de Malley (CIGM).

Dans les «entrailles du monstre»
Mais il y a aussi l’envers du décor des installations actuelles: la face cachée à laquelle le public n’a pas accès, en l’occurrence les installations techniques. Il est aisé de s’imaginer que l’entretien de telles surfaces de glace nécessite une importante infrastructure. Victor Ribeiro, chef technique du CIGM, a reçu la rédaction de La Revue Polytechnique pour lui faire visiter les «entrailles du monstre».
C’est ici que les automaticiens d’ALPS Automation interviennent. Le système de régulation était basé sur un ancien automate programmable Mitsubishi installé en 1984. Il s’agissait donc de régler et contrôler le froid pour les trois pistes de glace, soit deux pistes intérieures et une piste extérieure.

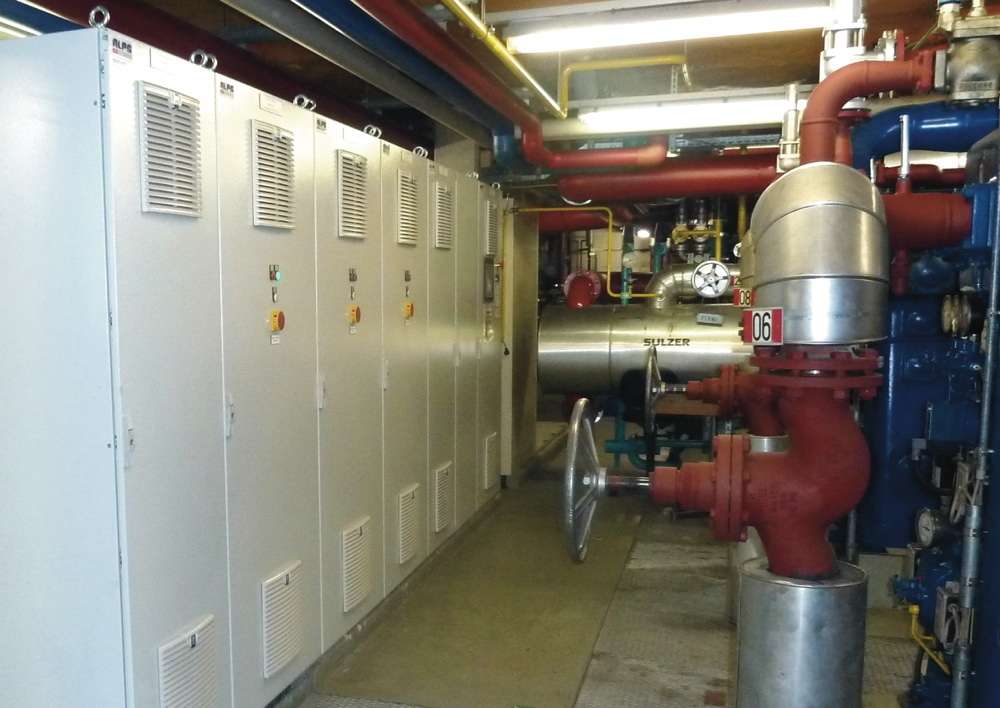

Vue partielle des installations techniques. Zone de répartition des fluides. Armoires d’appareillage de contrôle-commande.

L’installation comporte à cet effet trois compresseurs (dont au moins l’un d’entre eux fonctionne constamment pour assurer la permanence). Dans l’ordre, les priorités vont de la piste principale à la patinoire extérieure.

«Au vu de l’ancienneté de l’installation, il n’était plus possible de trouver des pièces de remplacement et le but de l’opération était de revoir entièrement l’installation de contrôle-commande pour bénéficier d’une solution moderne et fiable, notamment en raison des contraintes spécifiques des pistes intérieures et de la piste extérieure», déclare Victor Ribeiro, chef technique.
L’équipement électrique est contenu dans sept armoires d’appareillage. L’une d’entre elles est une armoire de contrôle PCC (automates et interface d’opérateur de Siemens). Il y a aussi une armoire de puissance MCC (contenant deux variateurs Rockwell - Allen-Bradley de 160 kW) et un «softstarter» existant de 160 kW (Schneider Electric) récupéré. ALPS Automation a également développé le programme de l’automate et configuré l’interface de l’opérateur.




Armoire d’appareillage ouverte.
Variateur de vitesse Rockwell Allen Bradley Power Flex 753.


Le temps imparti pour la révision de l’installation était serré. Il a fallu tout réaliser durant une lucarne temporelle allant de juin à août 2014. La mise en service s’est en fait déroulée entre le 4 et le 9 août. Détail technique: il était impossible de transférer les algorithmes de l’ancienne installation à la nouvelle. Il a aussi fallu repérer tous les câbles, car il n’y avait pas de schéma électrique à jour pour l’ancienne installation. Finalement tout s’est bien passé et après quelques ajustements, la saison a pu reprendre comme si de rien n’était. «Nous sommes très satisfaits de la prestation d’ALPS», conclut Victor Ribeiro.

Le CIGM – Centre intercommunal de glace de Malley en bref
  • Inauguration en 1984 – Extension en 1997.
  • Société propriétaire (capital public-privé): Centre intercommunal de glace de Malley SA (www.espacemalley.ch).
  • Espace Malley: patinoire couverte avec surface de glace de 1800 m2, pouvant accueillir jusqu’à 10’000 personnes.
  • Espace Odyssée: espace couvert avec surface de glace de 2079 m2, pouvant accueillir jusqu’à 3600 personnes.
  • Patinoire extérieure: patinoire à l’air libre avec surface de glace de 1800 m2.
  • Salles polyvalentes (jusqu’à 200 personnes).
  • Clubs résidents: Lausanne Hockey Club, Star Lausanne Hockey Club, Club des patineurs de Lausanne et Malley, Hockey Club Renens, Prilly Hockey Club I, Prilly Hockey Club féminin, Hockey Club Féminin de Lausanne.
  • Activités: compétitions de hockey, patinage artistique, manifestations diverses (concerts, soirées d’entreprises), ballets, gymnastique, tennis (notamment la Coupe Davis).

ALPS Automation SA
PME d’une cinquantaine de personnes, proposant les prestations suivantes, depuis 25 ans:
  • Ingénierie électrique, études d’équipements électriques et automatisation (matériel et logiciel)
  • Conception et dimensionnement des armoires électriques, développement schématique électrique de détail
  • Fabrication de tableaux électriques, armoires industrielles (contrôle et puissance), tableaux électriques de distribution
  • Dépannage, maintenance, service de piquet

Dans le domaine de l’automatisation industrielle, ALPS offre les services suivants:
  • Études, audits, programmation d’automates, applications HMI Scada, tests de validation (divers protocoles), régulation
  • Gestion de l’énergie, reporting, télémaintenance
  • Informatique industrielle
  • Préparation et configuration (serveurs, switches, routeurs & PC)
  • Configuration et déploiement des logiciels
  • Conception et mise en œuvre des réseaux industriels


ALPS Automation SA
1896 Vouvry et 1400 Yverdon-les-Bains
Tél.: 024 482 06 50
www.alpsautomation.ch
