Un nouveau transmetteur de niveau modulaire

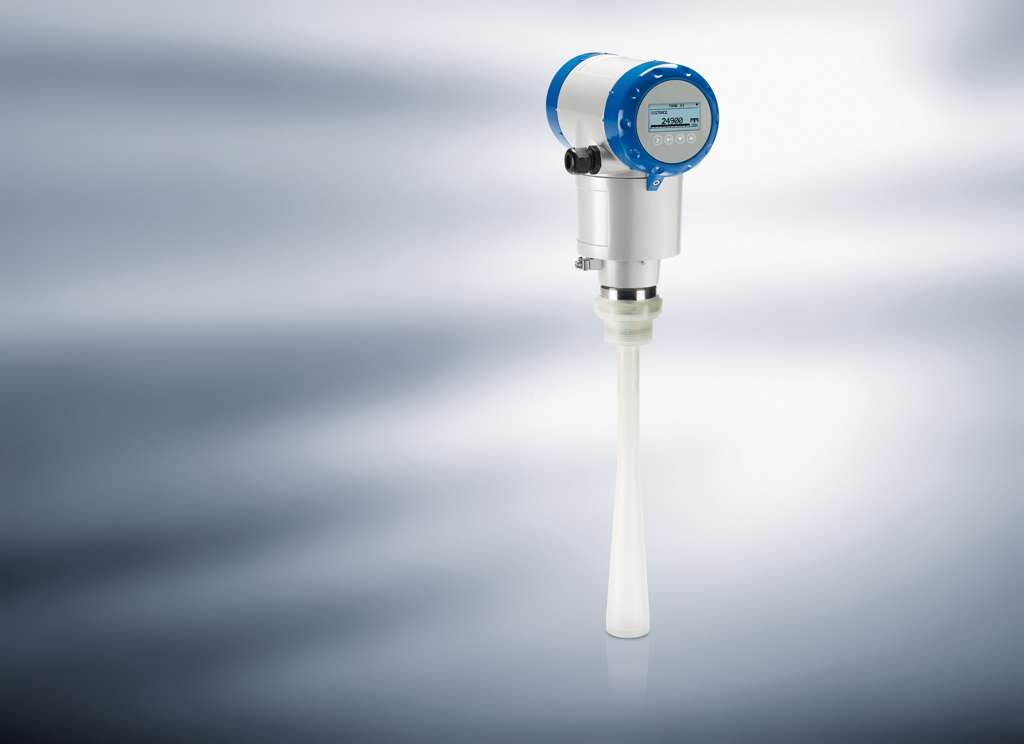

La société KROHNE présente OPTIWAVE 5200 C/F son nouveau transmetteur de niveau radar à onde continue à fréquence modulée (FMCW) de 10 GHz, destiné aux applications liquides, dans une plage de mesure allant jusqu’à 30 m. Economique, cet appareil à deux fils alimenté par la boucle, mesure le niveau, ainsi que le volume des réservoirs de stockage et de procédés, à des températures atteignant 250 °C et des pressions allant jusqu’à 40 bar. À l’instar du dernier transmetteur de niveau TDR OPTIFLEX 2200 C, le modèle OPTIWAVE 5200 C a été pensé et élaboré pour les systèmes concernés par la sécurité SIL 2, dans le respect de la norme CEI 61508.



Un large choix d’antennes

L’électronique du modèle OPTIWAVE 5200 C/F est compatible avec un large choix d’antennes. Les antennes Wave Horn en polypropylène (PP) et en polytétrafluoroéthylène (PTFE, Teflon) sont de conception unique: leur étanchéité est due à leur matériau, et non à une structure d’étanchéité classique par joints toriques. Ces antennes sans joint se révèlent ainsi excellentes pour les environnements extrêmement corrosifs. L’antenne en PP peut être montée sur des raccordements d’une dimension aussi faible que 1 ½’’. Les antennes coniques métalliques et les guides d’ondes utilisent un mécanisme de double étanchéité, des joints toriques associés à un joint Metaglas, qui garantit une parfaite herméticité, pour une utilisation dans des liquides hautement toxiques et explosifs. Les antennes coniques métalliques existent en différentes dimensions: DN 80…200.



Un boîtier modulaire

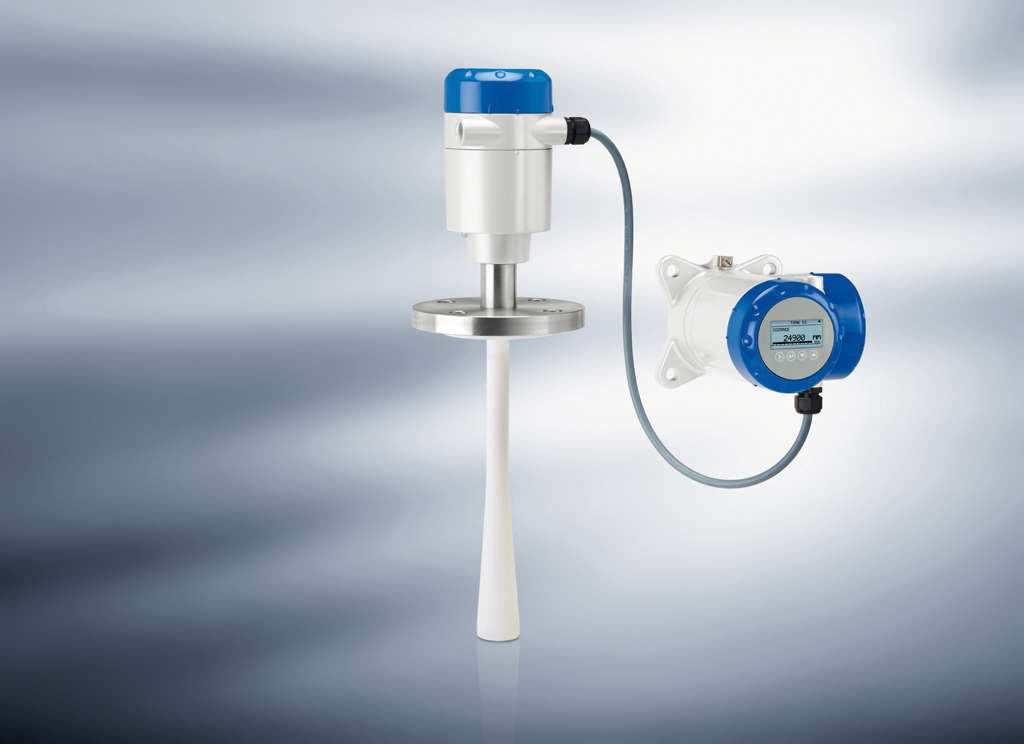

La modularité du boîtier, avec un système de fermeture à baïonnette et une extension d’antenne, lui permet de s’adapter à tous les types de montages et d’applications. Le système d’accouplement rapide de l’appareil permet de déposer le boîtier en conditions de procédés et de le faire pivoter sur 360° afin de faciliter la lecture de l’écran. La version séparée du modèle OPTIWAVE 5200 F comprend un convertisseur de mesure séparé, doté des fonctionnalités d’affichage et de configuration, qui peut être installé jusqu’à 100 m de l’antenne.



Des exigences de procédés modernes

Ce nouvel appareil vient remplacer le transmetteur de niveau radar KROHNE BM 702 A. Doté de performances de mesure améliorées (jusqu’à deux mises à jour par seconde), il répond en outre aux exigences de procédés modernes, telles que les recommandations SIL et NAMUR NE 107, 21, 43, 53. Ce nouvel appareil est équipé d’un système de communication HART 4…20 mA, ainsi que de DTM PACTware; il est par ailleurs compatible avec les systèmes de bride BM 70x existants. Toutes les homologations requises pour une utilisation dans un environnement dangereux existent sur l’OPTIWAVE 5200 C/F. Le transmetteur de niveau radar FMCW de 24 GHz, l’OPTIWAVE 7300 C demeure une excellente solution pour les applications ayant une plage de mesure plus grande (jusqu’à 80 m) et des exigences de précision plus strictes (jusqu’à 3 mm).



À propos de l’entreprise KROHNE L’entreprise KROHNE est un fournisseur de services et l’un des leaders de la technologie de mesure pour les procédés industriels les plus divers, tels que la mesure de débit, de débit-masse, de niveau, de pression, de température, ainsi que d’analyse. Fondée en 1921, l’entreprise a son siège à Duisbourg en Allemagne. Employant plus de 2700 personnes dans le monde, elle est présente sur tous les continents.
